الاثنين، 13 يناير 2014

منحة التوظيف مشاركة جديدة من سوبر سمارت اكاديمى


المراحل السابقة
http://www.flickr.com/photos/supersmartacademy


كافة التفاصيل على الرابط التالى
www.supersmartacademy.com
http://www.supersmartacademy.com/job8.html
لو عندك أى استفسارات ممكن تكلمنا على­­
01099289996-01064746465
01156631057-01156631058
او ارسال رسالة على البريد الالكترونى
info@supersmartacademy.com
روابط مواقع التواصل الاجتماعى
www.facebook.com/supersmartacademy.com
https://twitter.com/superacademy









منحة التوظيف من سوبر سمارت اكاديمى



المراحل السابقة
http://www.flickr.com/photos/supersmartacademy


كافة التفاصيل على الرابط التالى
www.supersmartacademy.com
http://www.supersmartacademy.com/job8.html
لو عندك أى استفسارات ممكن تكلمنا على­­
01099289996-01064746465
01156631057-01156631058
او ارسال رسالة على البريد الالكترونى
info@supersmartacademy.com
روابط مواقع التواصل الاجتماعى
www.facebook.com/supersmartacademy.com
https://twitter.com/superacademy









الجمعة، 10 يناير 2014

منحة التوظيف من سوبر سمارت اكاديمى اسئلة واجوبة super smart academy





استفسارات خاصة بمنحة التوظيف المقدمة من سوبر سمارت أكاديمى
ــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــــ

ما هي فكرة منحة التوظيف ؟
-فكرة المنحة هى التدريب العملى واكتساب الخبرة الكافية ثم التوظيف مع شركائنا فى مجالات تكنولوجيا المعلومات وخاصة فى تخصصات الويب والأوراكل

ما هي شروط الاشتراك في المنحة؟
-صورة البطاقة
-صورة المؤهل
 يتم عمل انترفيو لتحديد المستوى فى مجال تكنولوجيا المعلومات

ما هي مراحل المنحة؟
يتم الحجز فى المنحة وفور انتهاء الحجز يبدأ الانترفيو فى خلال فترة أسبوع أو أسبوعين على الأكثر وينتهى الحجز عند اكتمال الأعداد المطلوبة ويتم الالتزام بالحضور فى المنحة خلال الفترة المحددة لها وبعد انتهاء المنحة يتم توظيف الدارسين الناجحين .

ما هي مدة المنحة؟
ويب دزاين (شهر)
ويب ديفلوب (شهرين)
اوراكل/جافا (ثلاث شهور  )

ما هي تكلفة المنحة ؟ وهل المنحة مجانية تماما كمما تذكرون؟
منحة التوظيف هيا منحة مجانية 100 % ليست لها أى تكاليف أو رسوم ادارية ويتم سداد فقط مبلغ تأمين لضمان الجدية والالتزام خلال فترة المنحة وفى حالة سداد المبلغ يحصل المتقدم على إيصال موثق به مبلع التأمين يجب الاحتفاظ به لتسليمه عند استرداد المبلغ

أنا موظف حاليا هل يتعارض ذلك مع المنحة أو مع شروط الاشتراك بها؟
لا يتعارض ذلك مع المنحة حيث أن المنحة بها مواعيد صباحى ومسائى لمراعاة ظروف الطلبة والموظفين

ما هي شروط استرداد تأمين التدريب؟
يتم استرداد مبلغ التأمين فور انتهاء المنحة واستيفاء الشروط المطلوبة نسبة الغياب لاتتجاوز (20 % ) واجتياز الامتحان النهائى بنسبة لاتقل عن (75 %)

علي ماذا يتم التدريب ؟
المحتويات الخاصة بالمنح كاملة من الممكن أن تتابعها على الصفحة الخاصة بالمنحة على الفيسبوك على الرابط التالى
http://supersmartacademy.com/job8.html/

هل يمكن احضار خطاب ضمان بنكي او شيك مقبول الدفع كتأمين؟
هذا الاختيار ليس متاح حاليا لدينا

?ما الفرق بين هذه المنحة وأي منحة أخري موجودة في السوق؟ وماذا يستفيد المركز من هذه المنحة طالما أنها مجانية
منحة التوظيف المقدمة منا تتميز بأنها منحة غير هادفة للربح ولكن الهدف هو الاستفادة ومساعدة الدارسين على اختيار المجال المناسب لهم وكيفية المنافسة فى سوق العمل خلال المنحة يقوم الدارسين بعمل مشاريع كتطبيق عملى على مايتم دراسته كما أن المنحة ممولة من شركات لها خبرة واسعة وتقدم دائما الجديد حتى تعم الاستفادة على جميع الطلاب

كيف يتم دفع قيمة التأمين؟
يتم سداد المبلغ فى المقر الخاص بسوبرسمارت أكاديمى العنوان
لا أريد التوظيف بعد المنحة ؟
التوظيف يكون الزامى ولكن اذا أراد الدارس عدم التوظيف يتم الحجز كمنحة برسوم إدارية ويلتزم الدارس بالحضور مع طلاب المنحة ولكن لن يتم توظيفه او استرداد المبلغ

انا أتواجد خارج القاهره هل تتاح المنح أونلاين ؟
نعم هناك امكانية للتدريب أونلاين فى حالة اكتمال الحجز لمجموعة كاملة

الثلاثاء، 7 يناير 2014

منحة التوظيف من سوبر سمارت اكاديمى المرحلة الثامنة


تدريب وتوظيف وكمان بتمضى العقد مع الشركات قبل ماتبتدى دراستك فى المنحة
سجل ومتفوتش الفرصة وشارك غيرك للاستفادة
منحة  ويب دزاين -ويب ديفلوب -اوراكل/جافا -جافا/اندرويد
متخرج جديد و بتدور على شغل بس ماعندكش المؤهلات الكافية و لا الخبرة؟وعايزتشترك معانا
بتشتغل وحابب ان يكون فيه دخل اضافى
يسعد اكاديمية سوبر سمارت ان تقدم منحة التوظيف المرحلة الثامنة بشكل جديد ومتطور
هيتم  بعد عمل الانترفيو لكل متدرب وذلك قبل بداية فترة التدريب
توقيع عقد العمل بين الشركة والمتدرب الذى وقع الاختيار عليه من قبل الشركة
الاعداد المطلوبة محدودة لضمان الكفاءة والجودة
نهتم بالتدريب العملى فى كافة مسارات المنحة
يحصل المتدرب على شهادات الحضور مقدمة من الاكاديمية فور انتهاء مراحل المنحة بنجاح
يلتزم المتدرب بالعمل لدى احدى الشركات الممولة للمنحة بعد اجتيازه المنحة بشروط الغياب لايزيد عن 20 % ونسبة نجاح فى الامتحان لا تقل عن 75 % يكون التوظيف لدى الشركات بمرتب محدد مسبقا بعد انتهاء دراستة بالمنحة .
محتويات المنحة :
--------------------
Web Design
---------------
photoshop CS6 - DreamWaver CS6-Xhtml-CSS-JavaScript-html5-CSS3-Jquery-JQuery UI-JQuery Applications-How to create a JQuery plugin-Responsive and Fluid Web Design-How to use Hosting&Domain
Web Development
--------------------
Dreamwaver CS6-Xhtml -CSS-JavaScript-html6-Css3-PHP 4/5-Mysql-PHP(OOP)-Wordpress Development JQuery-AJAX-How to use Hosting & Domain

Oracle Development & JAVA SE
------------------------------------------------------------
Oracle
Oracle Database 11g:SQL Fundamentals I-Oracle Database 11 g:Program with PL/SQL-Oracle Forms Developer Certified Professional-Oracle Advanced PL/SQL Developer Certified
Java2SE
Introduction to Java
Classes and Objects
Object Oriented Programming
Exceptional Handling
Multithreading in Java
Collections & Generics
Java Database Connectivity (JDBC)
using eclipse


JAVA2SE & Android
------------------------------------------------------------
Part 1: Object Oriented Programming Basics
Part 2: Java For Android ( Java Language Basics)
Part 3: Android Basics
Android Architecture
Android Application Fundamentals
User Interface
Main Building Blocks
Resources
Data Storage
Android Media API
Location and Sensors
Android Threading and Networking
Signing and Publishing Applications

كافة التفاصيل على الرابط التالى
www.supersmartacademy.com
http://www.supersmartacademy.com/job8.html
لو عندك أى استفسارات ممكن تكلمنا على­­
01099289996-01064746465
01156631057-01156631058
او ارسال رسالة على البريد الالكترونى
info@supersmartacademy.com
روابط مواقع التواصل الاجتماعى
www.facebook.com/supersmartacademy.com
https://twitter.com/superacademy

الاثنين، 6 يناير 2014

Description

Simple, flexible and economical, Winlog Pro is a SCADA/HMI software package for the supervision of industrial and civil plants. An integrated development environment provides different tools (Gate BuilderTemplate BuilderCode Builder) for the easy and intuitive creation of multilanguage applications. An extensive library of drivers and an OPC Client interface allow communication with most electronic devices such as PLCs, controllers, motor drives, i/o modules; special functions can be integrated directly by the developer; standard format of history files (DBF, CSV) and ODBC (SQL) support ensure interface with most Windows applications (Excel, Access, etc.). Winlog Pro makes it possible to set up a distributed Client/Server architecture with TCP/IP protocol on Intranet/Internet network or to create web applications accessible from standard browsers; both fix and mobile (GSM) telephone network can be used to communicate with remote devices or to send SMS.
GRAPHIC LIBRARIES
Development tools include Symbol Factory 2.0, the most popular library of automation graphic objects with over 4,000 manufacturing and industrial objects such as pumps, valves, motors, tanks, PLCs, piping, ISA symbols, etc; an integrated editor allows resizing and changing colour, scheme and orientation of objects (bitmap or metafile). A library of powerful graphic objects is also provided, with circular (DialGearDial) and linear (VsliderHslider) potentiometers, pointer (120Meter180Meter270Meter) and linear (VmeterHmeter) indicators, thermometers (ThermoMeter), switches and selectors (RockerSwitchToggleSwitch).

RUN-TIME APPLICATIONS
Any application can be executed using one of the two available low-cost runtime licenses (128 tag and unlimited); multilanguage applications (in two languages or more) can be created, with a simple command to switch between languages. Reports and historical data can be recorded in a standard format (DBF, CSV) that can be easily accessed by other Windows applications (Excel, Access, etc.).

NETWORK ARCHITECTURES
Distributed Client/Server architectures can be set up using a TCP/IP protocol and a Intranet/Internet network. Multi-master structures, in which each terminal can communicate with the others so as to allow both reading and writing, are also possible. Both the fix and mobile (GSM) telephone network can be used to communicate with remote devices or to send SMS to maintenance operators; in this way a supervision centre can provide a remote assistance service to a network of peripheral sites spread around the country.

TRENDS
Historical or online trends can be displayed individually or in groups: up to ten trends at a time are possible, which can refer to different kinds of tags, each with its own colour and scale. The temporal axis can be shifted backwards and forwards using video icons, the mouse can be used to zoom in and out, and various other viewing options are possible (grids, line thicknesses, modes of interpolation, etc.).

EVENTS AND ALARMS
Events and alarms can be activated as a function of the values taken on by associated tags: alarms are signalled immediately in a specially reserved area of the screen, and the confirmation by the operator is also controlled. Status information (active events) and history (date, time, event) can be accessed according to various freely definable categories (eg. priority and location).

RECIPES
The recipes are sets of characteristic values of a working process or a plant configuration: new recipes can be created and existing ones updated (copied, deleted, renamed, printed and modified), as well as being imported and exported to and from the process itself. The application of a recipe can be commanded by the operator, automatically executed on start-up, or triggered by the program (eg. batch process).

REPORTS
Reports with summary information about production data or process quality or plant alarms can be generated in a pre-programmed format and can be displayed or printed or sent to any peripheral device. Reports can be either requested by the operator, or automatically generated on a cyclic basis (after a specific time interval, on a particular day of the week, etc.), or triggered by the program (eg. in case of end of production ). Copies of reports are also recorded in history files and can be accessed by other software packages (Excel, Access, etc.).

SECURITY
Each menu item, template, tag, etc., can be protected by the specification of the groups authorized to access it and those who can modify it. A name, password, and member-ship of one or more groups can then be defined for an unlimited number of operators. Every operator's action that has produced a data modification is recorded in a history file by date, time, event description and operator's name.

SCADA Honeynet

Honeynets are a useful research tool to better understand attacks and attackers, and a useful early attack warning tool for network owners. The SCADA Honeynet mimics many of the services from a popular PLC and better helps SCADA researchers understand potential risks of exposed control system devices.

History

The first SCADA Honeynet was released in March of 2004 by Matthew Franz and Venkat Pothamsetty of the Cisco Critical Infrastructure Assurance Group (CIAG). The design utilized Honeyd for simulating a limited set of services from a popular PLC. To date the project is not maintained, however is still available from Sourceforge.

Current

The current SCADA Honeynet managed by Digital Bond utilizes two virtual machines. One virtual machine concentrates on monitoring all network activity and statistics by utilizing a Generation III Honeywall. The Honeywall virtual machine image contains Digital Bond’s Quickdraw IDS signatures to detect any malicious attacks that may occur against the second virtual machine, a simulated PLC. The second virtual machine, the target, simulates a popular PLC that exposes a number of services to an attacker. The virtual machines images are available for download as the Digital Bond subscriber site.

SCADA Honeynet Download

The SCADA Honeynet and SCADA Honeywall are available to digitalbond.com site subscribers – - which is free of charge.
Modbus TCP
The SCADA Honeynet exposes the Modbus TCP protocol and contains a points list from a US Electric substation. Points represent measured values such as voltage and current and status such as a protective relay, like a circuit breaker, being open or tripped. An attacker with a easily available Modbus client could read the points and even write changes to the simulated PLC that would affect the integrity of a substation if the PLC was a real device.

FTP

The SCADA Honeynet exposes a VxWorks FTP service mimicking that of a real PLC. Banners, default logins and default passwords have all been duplicated to fool attackers into logging into the device. Since FTP is a clear text protocol all full content network communications are inspected by the Honeywall snort and [[SCADA IDS Signatures]].

Telnet

The Telnet service and banners are exposed on the SCADA Honeynet. No interaction is available, however a VxWorks login banner is presented and available to attackers.

HTTP

The popular PLC hosts a custom embedded HTTP server for easy device management. A open source web server is available to attackers and key components such as the content (images, java applets, etc) and HTTP server types have been duplicated.

SNMP

The SCADA Honeynet supports the full SNMP MIB of the mimicked PLC.
ServicePortPurpose
FTPtcp/21Firmware/Device Management
Telnettcp/23Device Configuration/Management
HTTPtcp/80Device Configuration/Management
SNMPudp/161Device/Service Health/Statistics
Modbus TCPtcp/502Monitoring and Control

SCADA Honeywall

Honeynets are a useful research tool to better understand attacks and attackers, and a useful early attack warning tool for asset owners. Many asset owners requested the ability to replace the simulated PLC target with a physical field device of their own. Digital Bond’s SCADA Honeywall is a modified version of the SCADA Honeynet that can be placed in front of a real PLC or other control system device.
The SCADA Honeywall is based on the roo from the Honeynet Project and runs on Linux. The Honeywall is used to track and manage the attacker. It includes the Snort IDS in packet capture mode, and Digital Bond has added their SCADA IDS signatures. The SCADA Honeywall image also includes:
  • Sebek – a white hat rootkit
  • Argus – to collect network statistics
  • Walleye – web-based management interface
  • Mysql – store data
The SCADA Honeywall can create periodic activity reports or be configured to alarm when attacks are identified. Since there is no reason for any activity to pass through the SCADA Honeywall, any attack activity is likely to warrant immediate investigation.
Using a PLC or control system device commonly found on an asset owners control network as the Honeynet target provides a highly realistic look and feel. In addition to the realism of the device, the data obtained from an attack on a PLC monitored by the SCADA Honeywall would provide a more accurate representation of the attacker’s sophistication.
SCADA Honeynet

تعرف على نظام SCADA

Supervisory Control & Data Acquisition


نظراً للتطور العلمي الهائل الذي وصل إليه العالم اليوم , ونظراً للتقنيات والتكنولوجيا المتنامية من يوم الى يوم , ونظراً للكم الهائل من الأجهزة والمعدات المستخدمة في المنشاَت الصناعية , ونظراً لتزايد الحاجة الى الاشراف عليها ومراقبتها بالمتابعة وأخذ المعطيات وتسجيلها , حيث إن كمية الاجهزة والمعدات في هذه المرافق قد أصبح من الصعب متابعتها بالسير على الأقدام , وأيضاً هناك بعض الاماكن التي يصعب الوصول إليها او التنبه لها دائماً , لمراقبتها والتفحص اليومي , فلقد دعت الحاجة إلى ابتكار تقنية جديدة الإشراف وتبادل المعطيات عن بعد تدعى ال (scada) Supervisory Control And Data Acquisition أي السيطرة الإشرافية وجمع البيانات.

وإنه كما هو معلوم هنالك العديد من الشركات التي لديها اجهزة التحكم التي تخصها , فكذلك فإنه لكل شركة ال (scada ) التي تخصها ورغم كثرة هذة الشركات واتساعها فإن ال (scada) متشابهة إلى حد بعيد لديها , الا أنه لكل شركة برامجها البرمجية الخاصة بها , إذ أصبح بإمكانك اليوم وأنت جالس في مكانك على الحاسب في المعمل أن تراقب وتتفحص جميع الأجهزة وجميع الفعاليات , وجمع البيانات والتفاعل معها , وبإمكانك أيضا أن تشغل وتفصل الأجهزة وترى مجرى عملها نظريا وكأنك بجوارها , وأن ترى الأعطال على الحاسب وأيضاً عمل برامج تحذير فوري عند حدوث الأعطال ومتابعتها بسرعة فائقة , وإذا دعت الحاجة أن تربط هذا التحذير بجهازك الخلوي . حيث أصبحت هذة التقنية موجودة في كل المنشآت الحديثة من ( مصانع , وفنادق , وسفن , وغواصات , وطائرات , ومنشآت صناعية ,الخ )

undefined


وتتكون هذة التقنية من برامج تصمم برسم مخططات تماثل الوضع الموجود لهذة المنشآت في غرف المواكن ( أي رسم المحركات والمضخات والأحواض والأنابيب برسم يتطابق مع
صورت في الواقع الموجودة فية , ورسم جميع المخارج (outputs) والمداخل (inputs) بحيث يعوض عن المخارج بأوامر تماثل الواقع ب (on) (off) او كلمة( شغال , مفصول )، وذلك إذا ما كانت المخارج والمداخل منطقية أي (digital) , أما إذا ما كانت المداخل والمخارج تماثلية أي (analog) فيصمم لها علاقات تماثلها مثل , (من -- والى ) بحيث توضع قيمة صغرى وقيمة عظمى تمثل القيمة التي تعطيها (المخارج) و(المداخل ) التماثلية , وممكن أن تكون هذة العلاقات على شكل أرقام أو على شكل رسم بياني متحرك ( اي نسبي ).



إذ تقوم هذة الشركات برسم تشكيلة واسعة من الأوامر والرسومات التي تمثل صور المحركات والمضخات والأحواض والأنابيب والحوابس والمراوح وكل مايخطر على بالك من الأجهزة
والمعدات , بحيث تقوم باختيار الرسم المناسب للأداة التي تريدها ووضعها في المكان المناسب في المخطط , وأيضاً هنالك برامج مثل ال(paint) ممكن أن تستعملها مباشرة في رسم هذا المخطط بالطريقة الدقيقة التي تتناسب مع أرض الواقع .

و يكون هنالك الكثير من الأماكن المعدة لهذة الأجهزة فيكون الربط بينها عن طريق بروتوكولات خاصة , تقوم هذة الشركات بتصميمها لنقل المعلومات وجمعها لاستخراجها بالطريقة التي تناسب المؤسسات المستخدمة لهذة البرامج .

سكادا (بالإنجليزية: SCADA): هي اختصار لنظام التحكم الإشرافي وتحصيل البيانات (بالإنجليزية: Supervisory Control and Data Acquisition)، وهي تشير إلى أنظمة التحكم الصناعي، وهي نظام حاسوبي للمراقبة والتحكم في العمليات، وتتغير طبيعة هذه العمليات طبقا للأنظمة المعده لها.
التطبيقات:
  1. العمليات الصناعية بكامل اختلافاتها، من تصنيع، وإنتاج، وتوليد كهرباء، وتكرير..إلى آخره.
  2. البنى التحتية، كمعالجة المياه، وتوزيعها، وخطوط أنابيب البترول، وخطوط توزيع الكهرباء، وأنظمة الاتصالات الكبيرة.
  3. التطبيقات الزراعية وأنظمة الري الحديثة.                                                                                                         اجزاء نظام  السكادا:غالبا ما تتكون أنظمة السكادا من هذه الإنظمة الفرعية
  4. واجهة استخدام للألة (بالإنجليزية: Human-machine interface or HMI) وهي أداة تقدم بيانات مُعالجة لمدير العمليات في واجة استخدام الألة ومن خلال هذه البيانات المعالجة يقوم مدير العمليات بالمراقبة والتحكم في العمليات.
  5. نظام المراقبة العمومي: عن طريق الحاسوب، يقوم بتجميع البيانات عن العمليات ويقوم بإرسال أوامر للتحكم فيها إيضا.
  6. وحدات التحكم الطرفية (بالإنجليزية: Remote terminal Unit RTU): تكون مربوطة بالحساسات المتصلة بالعملية "قياس درجة الحرارة، أو مستوي سائل، أو ضغط مثلا". وتقوم وحدات التحكم الطرفية بتحويل البيانات الخارجة من الحساسات إلى بيانات رقمية، وإرسالها إلى نظام المراقبة العمومي.
  7. الاتصال (بالإنجليزية: communication): وهو يربط وحدات التحكم الطرفية بنظام المراقبة العمومي.

الأحد، 5 يناير 2014

عن منحة التوظيف المرحلة الثامنة من سوبر سمارت اكاديمى ياريت تشاركونا

خلى بالك الاعلان دا هيخلص بعد ايام
الحجز الان مفتوح للتسجيل
منحة  ويب دزاين -ويب ديفلوب -اوراكل/جافا -جافا/اندرويد
متخرج جديد و بتدور على شغل بس ماعندكش المؤهلات الكافية و لا الخبرة؟وعايزتشترك معانا
بتشتغل وحابب ان يكون فيه دخل اضافى
يسعد اكاديمية سوبر سمارت ان تقدم منحة التوظيف المرحلة الثامنة بشكل جديد ومتطور
هيتم  بعد عمل الانترفيو لكل متدرب وذلك قبل بداية فترة التدريب
توقيع عقد العمل بين الشركة والمتدرب الذى وقع الاختيار عليه من قبل الشركة
الاعداد المطلوبة محدودة لضمان الكفاءة والجودة
نهتم بالتدريب العملى فى كافة مسارات المنحة
يحصل المتدرب على شهادات الحضور مقدمة من الاكاديمية فور انتهاء مراحل المنحة بنجاح
يلتزم المتدرب بالعمل لدى احدى الشركات الممولة للمنحة بعد اجتيازه المنحة بشروط الغياب لايزيد عن 20 % ونسبة نجاح فى الامتحان لا تقل عن 75 % يكون التوظيف لدى الشركات بمرتب محدد مسبقا بعد انتهاء دراستة بالمنحة .
محتويات المنحة :
--------------------
Web Design
---------------
photoshop CS6 - DreamWaver CS6-Xhtml-CSS-JavaScript-html5-CSS3-Jquery-JQuery UI-JQuery Applications-How to create a JQuery plugin-Responsive and Fluid Web Design-How to use Hosting&Domain
Web Development
--------------------
Dreamwaver CS6-Xhtml -CSS-JavaScript-html6-Css3-PHP 4/5-Mysql-PHP(OOP)-Wordpress Development JQuery-AJAX-How to use Hosting & Domain

Oracle Development & JAVA SE
------------------------------------------------------------
Oracle
Oracle Database 11g:SQL Fundamentals I-Oracle Database 11 g:Program with PL/SQL-Oracle Forms Developer Certified Professional-Oracle Advanced PL/SQL Developer Certified
Java2SE
Introduction to Java
Classes and Objects
Object Oriented Programming
Exceptional Handling
Multithreading in Java
Collections & Generics
Java Database Connectivity (JDBC)
using eclipse


JAVA2SE & Android
------------------------------------------------------------
Part 1: Object Oriented Programming Basics
Part 2: Java For Android ( Java Language Basics)
Part 3: Android Basics
Android Architecture
Android Application Fundamentals
User Interface
Main Building Blocks
Resources
Data Storage
Android Media API
Location and Sensors
Android Threading and Networking
Signing and Publishing Applications

كافة التفاصيل على الرابط التالى
www.supersmartacademy.com
http://www.supersmartacademy.com/job8.html
لو عندك أى استفسارات ممكن تكلمنا على­­
01099289996-01064746465
01156631057-01156631058
او ارسال رسالة على البريد الالكترونى
info@supersmartacademy.com
روابط مواقع التواصل الاجتماعى
www.facebook.com/supersmartacademy.com
https://twitter.com/superacademy

دائرة القوى والتحكم لمحركين بالضغط على مفتاح التشغيل يعمل المحرك الأول
 وبعد زمن محدد يعمل المحرك الثانى ويفصل المحرك الأول
وبعد زمن أخر يعمل المحرك الأول ويفصل المحرك الثانى
وهكذا بتوقيت محدود

رسمة القوى كالآتى :-


وتكون رسمة التحكم كالآتى :-


بالضغط على مفتاح On يصل التيار للمحرك الأول حيث يصل التيار إلى لكونتاكتور K1 ويستمر وصول التيار الكهربى إليه عن طريق نقطة التعويض 13-14 منه الموصلة بالتوازى مع مفتاح الـ On والتى أصبحت مغلقة بعد وصول التيار للكونتاكتور

يلاحظ هنا أنه بنفس الوقت يصل التيار إلى المؤقت t1 وهو من نوعية On delay وبالتالى يعد فترة من الزمن يتم ضبطه عليها ثم يغير أوضاع نقاطه وبالتالى تغلق النقطة المفتوحة 15-18 ويصل التيار إلى الكونتاكتور K2 والذى بدوره تتغير جميع أوضاع نقاطه فتفتح نقطته 21-22 الموجودة بمسار التيار الواصل للكونتاكتور K1 فتفصل التيار عنه وعن المؤقت t1 ويظل المحرك الثانى دائراً المسئول عنه الكونتاكتور K2 وذلك لوضعنا نقطة تعويض مفتوحة 13-14 من الكونتاكتور K2 والتى أصبحت مغلقة بعد تشغيله
ولاحظ هنا عودة النقطة 31-32 المغلقة للكونتاكتور K1 لوضعها الطبيعى بمجرد فصل التيار عنه ولن تؤثر على الكونتاكتور K2
بوصول التيار إلى الكونتاكتور K2 يصل أيضاً إلى المؤقت t2 وهو من نوعية On delay وبالتالى يعد فترة من الزمن يتم ضبطه عليها ثم يغير أوضاع نقاطه وبالتالى يوصل التيار إلى الكونتاكتور K1 عبر نقطته المفتوحة 15-18 والتى تحولت إلى مغلقة وعند وصول التيار إليه يغير نقطته المغلقة 31-32 إلى مفتوحة حتى يقطع التيار الواصل للمحرك الثانى فيفصل التيار عنه
وبوصول التيار إلى الكونتاكتور K1 يصل غلى المؤقت t1 وتعاد الخطوات السابقة أوتوماتيكياً

بعد إنتهاء الفترة الزمنية للمؤقت t2 فإنه يوصل المحرك الثالث مرة أخرى عن طريق النقطة المفتوحة 15-18 للمؤقت t2 والتى أصبحت مغلقة ولكن دون تشغيل الأول وبالتالى مع تشغيله يفصل التيار عن المؤقت t2 عن طريق النقطة المغلقة 21-22 للكونتاكتور K3 ولكن يظل المحرك الثالث دائراً لأننا وضعنا نقطة تعويض مفتوحة 43-44 من الكونتاكتور K3 بالتوازى مع النقطة 15-18 من المؤقت t2

دائرة القوى والتحكم لثلاث محركات بالضغط على مفتاح التشغيل
ويصل التيار إلى الثلاث محركات معاً
 وبعد زمن محدد يفصل المحركان الثانى والثالث
وبعد زمن أخر يعمل المحرك الثالث
وبعد زمن أخر يفصل التيار عن الدائرة أوتوماتيكياً

المثال اليوم بحاجة لتركيز حتى تستطيع تحقيق المطلوب

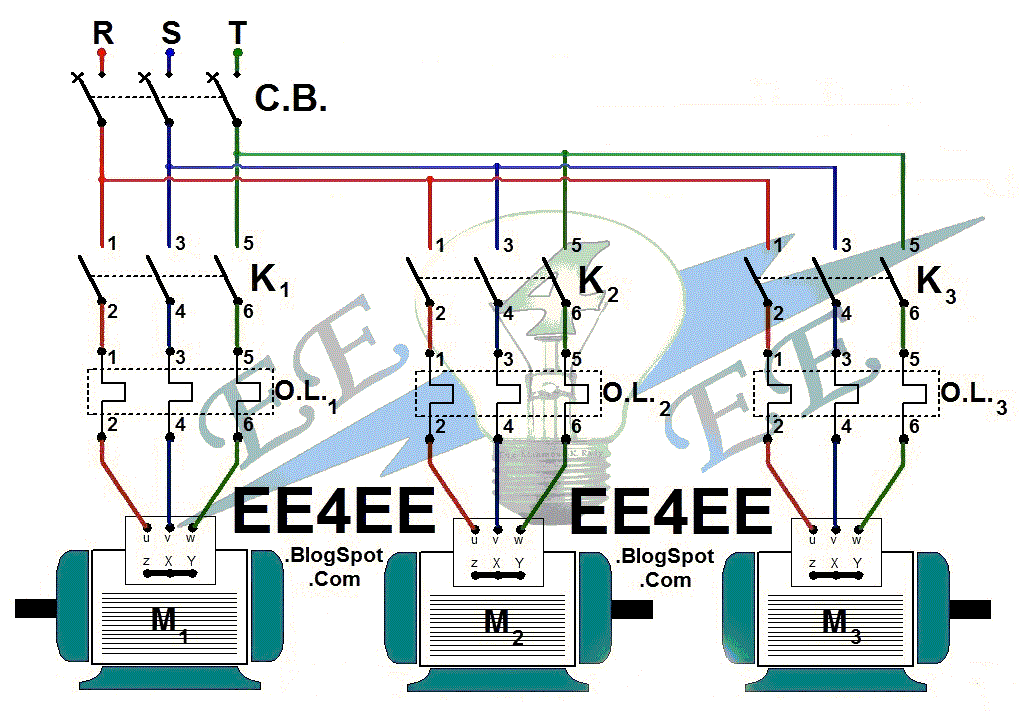

رسمة القوى كالآتى :-


وتكون رسمة التحكم كالآتى :-

undefined

بالضغط على مفتاح On يصل التيار لمحركات الثلاثة حيث يصل التيار إلى لكونتاكتور K2 ويستمر وصول التيار الكهربى إليه عن طريق نقطة التعويض 13-14 منه الموصلة بالتوازى مع مفتاح الـ On وأيضاً يصل التيار ملف الكونتاكتور K3 عن طريق النقطة المفتوحة 34-44 للكونتاكتور K2 والتى أصبحت مغلقة وأيضاً يصل التيار إلى الكونتاكتور K1 عبر النقطة المفتوحة 43-44 للكونتاكتور K3 والتى أصبحت مغلقة

يلاحظ هنا أنه بنفس الوقت يصل التيار إلى المؤقت t1 ولن يصل التيار إلى المؤقت t3 وذلك بسبب النقطة المغلقة 21-22 من الكونتاكتور K2 والتى تحولت إلى مفتوحة

وبوصول التيار إلى المؤقت t1 وهو من نوعية On delay وبالتالى يعد فترة من الزمن يتم ضبطه عليها ثم يغير أوضاع نقاطه وبالتالى تفتح النقطة المغلقة 15-16 له وتفصل التيار عن ملفات الكونتاكتور K2 و K3 ولكن مهلاً لن يفصل التيار عن الكونتاكتور K1 وذلك لأننا أخذنا نقطة مفتوحة منه 13-14 والتى تحولت إلى مغلقة ووضعناها بالتوازى مع النقطة 43-44 للكونتاكتور K3 والتى تعود لوضعها الطبيعى بفصل التيار عن الكونتاكتور K3
وبالتالى يعمل المؤقت t2 نتيجة غلق النقطة المفتوحة 34-44 للكونتاكتور K1 وعودة النقطة المغلقة 21-22 للكونتاكتور K3 لوضعها الطبيعى

يلاحظ هنا بأن النقطة المغلقة 21-22 للكونتاكتور K3 والتى هى بطريق التيار للمؤقت t2 وضعت حتى لا يعمل المؤقت إلا عندما يكون المحرك الأول دائراً والثالث متوقفاً

بعد إنتهاء الفترة الزمنية للمؤقت t2 فإنه يوصل المحرك الثالث مرة أخرى عن طريق النقطة المفتوحة 15-18 للمؤقت t2 والتى أصبحت مغلقة ولكن دون تشغيل الأول وبالتالى مع تشغيله يفصل التيار عن المؤقت t2 عن طريق النقطة المغلقة 21-22 للكونتاكتور K3 ولكن يظل المحرك الثالث دائراً لأننا وضعنا نقطة تعويض مفتوحة 43-44 من الكونتاكتور K3 بالتوازى مع النقطة 15-18 من المؤقت t2


هنا أصبح المحرك الأول والثالث فقط دائرين وهنا يصل التيار إلى المؤقت t3 فيعد فترة من الزمن ثم تتغير جميع أوضاع نقاطه فيفصل التيار عن الدائرة بأكملها عن طريق النقطة المغلقة 15-16 له والتى تتحول إلى نقطة مفتوحة


دائرة القوى والتحكم لثلاث محركات يعمل الأول بالضغط على مفتاح التشغيل
وبعد زمن محدد يعمل المحرك الثانى والمحرك الثالث
 وبعد زمن محدد يفصل المحرك الأول
وبعد زمن أخر يفصل المحرك الثانى والمحرك الثالث

المثال اليوم بحاجة لتركيز حتى تستطيع تحقيق المطلوب
رسمة القوى كالآتى :-

undefined

وتكون رسمة التحكم كالآتى :-


بالضغط على مفتاح On يصل التيار لملف الكونتاكتور K1 المسئول عن المحرك الأول وبالتالى يعمل المؤقت t1
وهنا المؤقت المستخدم من نوعية On delay وبالتالى يعد فترة من الزمن يتم ضبطه عليها ثم يغير أوضاع نقاطه وبالتالى تغلق النقطة المفتوحة 15-18 للمؤقت t1 فيصل التيار إلى الكونتاكتور K2 وK3 وبالتالى المحرك الثانى والثالث
وعندما يعمل الكونتكتورين K2 وK3 تتغير جميع أوضاع نقاطهما فيفصل التيار عن المؤقت t1 بسبب فتح النقطة المغلقة 21-22 للكونتاكتور K2 وأيضاً تغلق النقطة المفتوحة 13-14 للكونتاكتور K3 فيصل التيار للمؤقت t2
يلاحظ هنا أنه عند فصل المؤقت t1 تعود نقطته المفتوحة 15-18 لوضعها الطبيعى فلاتوصل التيار للكونتاكتور K2 ولكننا أخذنا نقطه تعويض منه بالتوازى معها فأصبحت توصل التيار للكونتاكتور K2 من خلالها
كما يلاحظ أنه لن يصل التيار للمؤقت t3 رغم إنغلاق النقطة 43-44 للكونتاكتور K3 وذلك نتيجة فتح النقطة 21-22 المغلقة للكونتاكتور K1 والذى مازال يعمل

نكمل كلامنا أنه بوصول التيار للمؤقت t2 يعد فترة من الزمن ثم يغير جميع أوضاع نقاطه فتفصل التيار عن الكونتاكتور K1 نتيجة فتح النقطة المغلقة 15-16 للمؤقت t2 وبالتالى تعود جميع أوضاع نقاطه لوضعها الطبيعى فتفصل التيار عن المؤقت t2 نتيجة النقطة 34-44 للكونتاكتور وأيضاً يصل التيار للمؤقت t3 نتيجة عودة النقطة المغلقة 21-22 للكونتاكتور K1 لوضعها الطبيعى فيعد فترة من الزمن فيفصل التيار عن الكونتاكتورين K2 وK3 أى فصل التيار عن الدائرة كلها

دائرة القوى والتحكم لمحركين الأول يعمل عن طريق مفتاح تشغيل
والثانى يعمل أوتوماتيكياً بعد دوران الأول بزمن محدد ثم يقف المحرك الأول

نريد تعليقاتكم بكثرة لتشجيعنا حتى نرى تحقق ثمار هذا العمل ولمواصلة جهودنا وشكراً .....

رسمة القوى كالآتى :-

undefined
وتكون رسمة التحكم كالآتى :-


بالضغط على مفتاح On يصل التيار لملف الكونتاكتور K1 المسئول عن المحرك الأول وبالتالى يعمل المحرك الأول
وأيضاً يصل التيار لملف المؤقت t1 وهنا المؤقت المستخدم من نوعية On delay وبالتالى يعد فترة من الزمن يتم ضبطه عليها ثم يغير أوضاع نقاطه وبالتالى تغلق النقطة 15-18 للمؤقت ويصل التيار لملف الكونتاكتور K2 المسئول عن تشغيل المحرك الثانى
يلاحظ هنا أنه بعد تشغيل الكونتاكتور K2 وتغير جميع أوضاع نقاطه أنه يفتح نقطته المغلقة 21-22 الموصلة فى طريق التيار لملف الكونتاكتور K1 وبالتالى يفصل التيار عنه وعن المحرك الأول وأيضاً عن ملف المؤقت t1 وترجع جميع نقاطه لوضعها الطبيعى وبطبيعة الحال ترجع نقطة 15-18 للمؤقت مفتوحة مرة أخرى وكذلك تفصل التيار الكهربى عن المحرك الثانى ولتلافى حدوث ذلك نضع نقطة مفتوحة من الكونتاكتور K2 بالتوازى مع هذه النقطة 15-18 للمؤقت بحيث عند تشغيل الكونتاكتور K2 تغلق هذه النقطة المفتوحة 13-14 للكونتاكتور K2 وتكون بديلاً لمسار التيار الكهربى عند فتح النقطة 15-18 للمؤقت مرة أخرى

إنتهى الدرس

بهذه الطريقة يتحقق المطلوب
نريد أن ننبه هنا على الإستخدام اللفظى لهذه المسئلة فهى تختلف لو قلنا نفصل الأول ثم نشغل الثانى
وقد قلنا هنا نشغل الثانى ويقف الأول
فهل ياترى أحسست أخى المهندس بهذا الإختلاف
يجب أن تلاحظه فهو يفيدنا مثلاً عند عمل دائرة الستار دلتا حيث لايجب إتباع هذا الإسلوب حيث لانستطيع تشغيل الدلتا ومازالت الستار Y فى الدائرة حتى لايحدث قصر فى الدائرة ويتلف المحرك ويجب فصل الستار أولاً ثم إتباعه بتشغيل الدلتا

دائرة القوى والتحكم لمحركين الأول يعمل عن طريق مفتاح تشغيل
والثانى يعمل أوتوماتيكياً بعد دوران الأول بزمن محدد ثم يقف المحرك الأول

نريد تعليقاتكم بكثرة لتشجيعنا حتى نرى تحقق ثمار هذا العمل ولمواصلة جهودنا وشكراً .....

رسمة القوى كالآتى :-

undefined
وتكون رسمة التحكم كالآتى :-


بالضغط على مفتاح On يصل التيار لملف الكونتاكتور K1 المسئول عن المحرك الأول وبالتالى يعمل المحرك الأول
وأيضاً يصل التيار لملف المؤقت t1 وهنا المؤقت المستخدم من نوعية On delay وبالتالى يعد فترة من الزمن يتم ضبطه عليها ثم يغير أوضاع نقاطه وبالتالى تغلق النقطة 15-18 للمؤقت ويصل التيار لملف الكونتاكتور K2 المسئول عن تشغيل المحرك الثانى
يلاحظ هنا أنه بعد تشغيل الكونتاكتور K2 وتغير جميع أوضاع نقاطه أنه يفتح نقطته المغلقة 21-22 الموصلة فى طريق التيار لملف الكونتاكتور K1 وبالتالى يفصل التيار عنه وعن المحرك الأول وأيضاً عن ملف المؤقت t1 وترجع جميع نقاطه لوضعها الطبيعى وبطبيعة الحال ترجع نقطة 15-18 للمؤقت مفتوحة مرة أخرى وكذلك تفصل التيار الكهربى عن المحرك الثانى ولتلافى حدوث ذلك نضع نقطة مفتوحة من الكونتاكتور K2 بالتوازى مع هذه النقطة 15-18 للمؤقت بحيث عند تشغيل الكونتاكتور K2 تغلق هذه النقطة المفتوحة 13-14 للكونتاكتور K2 وتكون بديلاً لمسار التيار الكهربى عند فتح النقطة 15-18 للمؤقت مرة أخرى

إنتهى الدرس

بهذه الطريقة يتحقق المطلوب
نريد أن ننبه هنا على الإستخدام اللفظى لهذه المسئلة فهى تختلف لو قلنا نفصل الأول ثم نشغل الثانى
وقد قلنا هنا نشغل الثانى ويقف الأول
فهل ياترى أحسست أخى المهندس بهذا الإختلاف
يجب أن تلاحظه فهو يفيدنا مثلاً عند عمل دائرة الستار دلتا حيث لايجب إتباع هذا الإسلوب حيث لانستطيع تشغيل الدلتا ومازالت الستار Y فى الدائرة حتى لايحدث قصر فى الدائرة ويتلف المحرك ويجب فصل الستار أولاً ثم إتباعه بتشغيل الدلتا


دائرة القوى والتحكم لمحركين الأول يعمل عن طريق مفتاح تشغيل
والثانى يعمل أوتوماتيكياً بعد دوران الأول بزمن محدد ثم يقف المحركان بعد مدة زمنية
رسمة القوى كالآتى :-

وتكون رسمة التحكم كالآتى :-


قبل الشرح ننوه أننا سوف نستخدم فى حل الدوائر مؤقتات ذات ثلاثة أطراف فقط وأيضاً من الأنواع التى يجب فصلها بعد إتمام عملها حتى لاتتلف بمرور التيار منها مع مرور الزمن حتى نتعود على الأصعب
وذلك لأنه فى بعض الأحيان قد تجبرك الظروف على إستخدام أدوات معينة ويطلب منك إنجاز المطلوب

هنا لن يمثل معنا موضوع الثلاث أطراف مشكلة فى حل هذه الدائرة


بالضغط على مفتاح On يصل التيار لملف الكونتاكتور K1 المسئول عن المحرك الأول وبالتالى يعمل المحرك الأول
وأيضاً يصل التيار لملف المؤقت t1 وهنا المؤقت المستخدم من نوعية On delay وبالتالى يعد فترة من الزمن يتم ضبطه عليها ثم يغير أوضاع نقاطه وبالتالى تغلق النقطة 15-18 للمؤقت ويصل التيار لملف الكونتاكتور K2 المسئول عن تشغيل المحرك الثانى
يلاحظ هنا أنه بعد تشغيل الكونتاكتور K2 وتغير جميع أوضاع نقاطه أنه يفتح نقطته المغلقة 21-22 الموصلة بملف المؤقت t1
وبالتالى يفصل التيار عنه وترجع جميع نقاطه لوضعها الطبيعى وبطبيعة الحال ترجع نقطة 15-18 للمؤقت مفتوحة مرة أخرى وتفصل التيار الكهربى عن المحرك الثانى ولتلافى حدوث ذلك نضع نقطة مفتوحة من الكونتاكتور K2 بالتوازى مع هذه النقطة 15-18 للمؤقت بحيث عند تشغيل الكونتاكتور K2 تغلق هذه النقطة المفتوحة 13-14 للكونتاكتور K2 وتكون بديلاً لمسار التيار الكهربى عند فتح النقطة 15-18 للمؤقت مرة أخرى
وهنا يصل التيار الكهربى لملف المؤقت الثانى t2 وهو من نوع الـ On Delay وبالتالى يعد فترة من الزمن التى تم ضبطه عليها ثم يغير أوضاع نقاطه كلها وبالتالى تفتح النقطة 15-16 المغلقة والتى تقطع التيار الكهربى عن الدائرة كلها وبالتالى يقف المحركان لإنقطاع التيار الكهربى عن المحركان الأول والثانى وأيضاً المؤقت الثانى


دائرة القوى والتحكم لمحركين الأول يعمل عن طريق مفتاح تشغيل
والثانى يعمل أوتوماتيكياً بعد دوران الأول بزمن محدد
رسمة القوى كالآتى :-

undefined
وتكون رسمة التحكم كالآتى :-


قبل الشرح ننوه أننا سوف نستخدم فى حل الدوائر القادمة بدءاً من هذا الدرس مؤقت ذو الثلاث أطراف فقط وأيضاً من الأنواع التى يجب فصلها بعد إتمام عملها حتى لاتتلف بمرور التيار منها مع مرور الزمن حتى نتعود على الأصعب
وذلك لأنه فى بعض الأحيان قد تجبرك الظروف على إستخدام أدوات معينة ويطلب منك إنجاز المطلوب

هنا لن يمثل معنا موضوع الثلاث أطراف مشكلة فى حل هذه الدائرة ولكن هنا لابد من إخراج المؤقت من الدائرة بعد إتمامه لعمله


بالضغط على مفتاح On يصل التيار لملف الكونتاكتور K1 المسئول عن المحرك الأول وبالتالى يعمل المحرك الأول
وأيضاً يصل التيار لملف المؤقت t وهنا المؤقت المستخدم من نوعية On delay وبالتالى يعد فترة من الزمن يتم ضبطه عليها ثم يغير أوضاع نقاطه وبالتالى تغلق النقطة 15-18 للمؤقت ويصل التيار لملف الكونتاكتور K2 المسئول عن تشغيل المحرك الثانى
يلاحظ هنا أنه بعد تشغيل الكونتاكتور K2 وتغير جميع أوضاع نقاطه أنه يفتح نقطته المغلقة 21-22 الموصلة بملف المؤقت t
وبالتالى يفصل التيار عنه وترجع جميع نقاطه لوضعها الطبيعى وبطبيعة الحال ترجع نقطة 15-18 للمؤقت مفتوحة مرة أخرى وتفصل التيار الكهربى عن المحرك الثانى ولتلافى حدوث ذلك نضع نقطة مفتوحة من الكونتاكتور K2 بالتوازى مع هذه النقطة 15-18 للمؤقت بحيث عند تشغيل الكونتاكتور K2 تغلق هذه النقطة المفتوحة 13-14 للكونتاكتور K2 وتكون بديلاً لمسار التيار الكهربى عند فتح النقطة 15-18 للمؤقت مرة أخرى

دائرة القوى والتحكم لماكينة بها محركان الأول يعمل يميناً ويساراً لخرط المعادن
والثانى يميناً ويساراً لضبط إرتفاع القطعة المراد خلطها
مع مراعاة جعل المحركين لايعملون فى وقت واحد

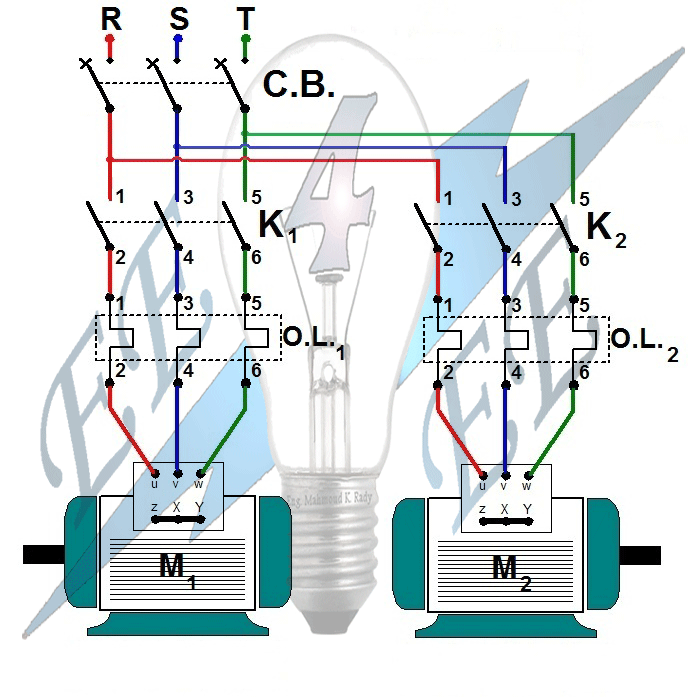

رسمة القوى كالآتى :-

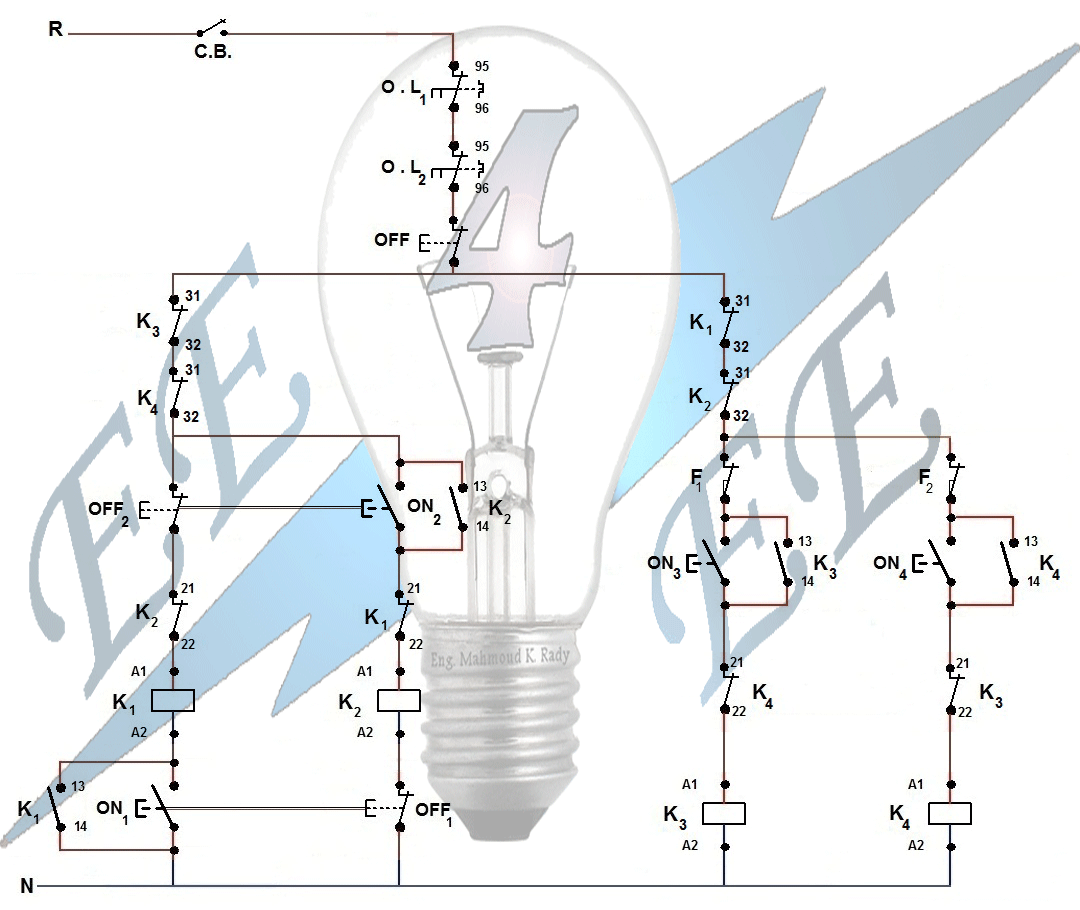

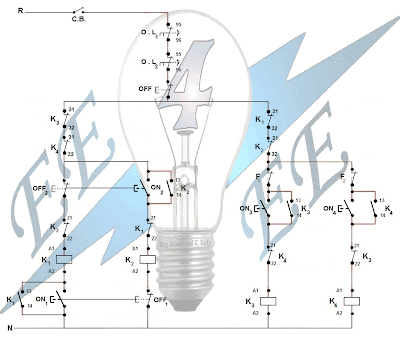

وتكون رسمة التحكم كالآتى :-

دائرة التحكم هنا عبارة عن دائرة تحكم واحدة مكررة مرتين
ولكن الأولى يستخدم فيها مفتاحين مزدوجين للتشغيل والإيقاف لكلا الإتجاهين لهذا المحرك
بينما الثانية تم إستخدام مفتاحين نهاية شوط حتى يقف المحرك عن العمل عند نقط معينة فى مشواره وبالتالى نستنتج هنا أن مشواره والذى يتم فيه رسم شكل معين مثلاً على الشغلة يكون بين F1 و F2

ونلاحظ أنه فكلا الإتجاهين لكلا المحركين يوجد نقط حماية حتى لايعمل إتجاهين لنفس المحرك فى وقت واحد
وأيضاً يوجد نقط مغلقة من الكونتاكتورين K3 و K4 للمحرك الثانى فى طريق التيار للمحرك الأول كما يوجد نقط مغلقة من الكونتاكتورين K1 و K2 للمحرك الأول فى طريق التيار للمحرك الثانى حتى لايعمل المحركين فى وقت واحد

دائرة القوى والتحكم لمحرك يعمل فى إتجاهين
وإذا أردنا تغيير إتجاهه نضغط مباشرة على مفتاح أخر دون إيقافه أولاً من مفتاح الإيقاف

رسمة القوى كالآتى :-
وتكون رسمة التحكم كالآتى :-
من رسمة التحكم يتضح إستخدام مفاتيح مزدوجة ذو أربعة أطراف طرفين On وطرفين Off
وهنا إذا أردنا المحرك يدور يميناً نضغط على On1 وبالتالى يفصل Off1 فى نفس الوقت إذا كان الموتور كان يدور فى إتجاه اليسار وكذلك إذا أردنا المحرك يدور يساراً نضغط على On2 وبالتالى يفصل Off2 فى نفس الوقت لدائرة المحرك للدوران يميناً
وتم وضع نقطة مغلقة من الكونتاكتور K2 فى إتجاه التيار لملف الكونتاكتور K1 وكذلك نقطة مغلقة من الكونتاكتور K1 فى إتجاه التيار لملف الكونتاكتور K2 حتى نضمن عدم وصول التيار لكلا الكونتاكتورين فى وقت واحد

إذا إفترضنا أن المفاتيح المزدوجة عندنا المتاحة ذو ثلاثة أطراف فقط بحيث طرف مشترك وطرف نقطة مفتوح وطرف نقطة مغلق كيف نستخدمها لتحقيق عمل الدائرة السابقة للمفاتيح ذات الأربعة أطراف تابع الرسمة التالية ...

undefined

 وهنا تكون الطرف المشترك للمفتاح On-Off2 من ناحية الأعلى والطرف المشترك للمفتاح On-Off1 من ناحية الأسفل


دائرة القوى والتحكم لمحرك يعمل فى إتجاه معين من نقطة معينة إلى نقطة أخرى معينة فى سير الخط ثم يدور فى الإتجاه العكسى حتى النقطة الأولى ثم يعيد مشواره مرة أخرى أتوماتيكياً بدون توقف حتى نضغط على مفتاح الإيقاف
(بإستخدام مفتاح نهاية شوط)
رسمة القوى كالآتى :-

وتكون رسمة التحكم كالآتى :-

دائرة التحكم هنا ولنفترض أن الحمل على النقطة F2 أو أى مكان فى مشواره ماعدا F1 إذا أردنا البداية بمفتاح On1 وبالتالى بالضغط على مفتاح On1 يصل التيار الكهربى إلى ملف الكونتاكتور K1 وسيتحرك المحرك ويدور فى إتجاه وليكن إتجاه اليمين حتى نقطة معينة وهى F1 حيث يصطدم بها الحمل الذى يحمله الموتور ويغير نقط تلامسها فيفتح النقطة المغلقة ويوصل النقطة المفتوحة فيفصل التيار الكهربى عن دائرة الكونتاكتور K1 ويوصل التيار إلى ملف الكونتاكتور K2 بدون الضغط على مفتاح On2 خاصته فيدور المحرك فى الإتجاه العسكى وليكن اليسار حتى نقطة معينة وهى F2 فيفصل إتجاه اليسار ويرجع مرة أخرى إلى إتجاه اليمين عن طريق نقطة F2 المفتوحة والتى أغلقت وبالتالى وصلت التيار الكهربى إلى ملف الكونتاكتور K1 مرة أخرى وتعاد الكرة مرة أخرى حتى يتم الضغط على مفتاح الـ Off فى أى وقت
أى سيظل موتور هذا النظام يعمل أتوماتيكياً مشواره يميناً ويساراً إلى أن يتم إيقافه
إذا أردنا البداية بمفتاح On2 يكون الحمل عند نقطة F1 أو أى مكان فى مشواره ماعدا F2

يلاحظ أيضاً وضع نقطة مغلقة من الكونتاكتور K2 فى طريق التيار لملف الكونتاكتور K1 وأيضاً نقطة مغلقة من الكونتاكتور K1 فى طريق التيار لملف الكونتاكتور K2 وذلك لحماية الموتور من حدوث قصر للأوجه عليه


دائرة القوى والتحكم لمحرك يعمل فى إتجاهين
ويقف من مكان واحد
مانعرفه عن المحركات الثلاثية الأوجه أنه يتم عكس دوارنها بعكس 2 فاز لها فقط ولذلك نصممها فى دائرة الـ Power بوضع 2 كونتاكتور كل منهما لإتجاه معين حيث يتغير تغذية ملفات المحرك عن طريقهما
رسمة القوى كالآتى :-

 وتكون رسمة التحكم كالآتى :-
 هنا بتلك الرسمة نتحكم تماماً بإتجاه هذا المحرك حيث أنه بالضغط على مفتاح On1 يمر التيار الكهربى من خلال ملف الكونتاكتور K1 وبالتالى تتغير جميع أوضاع نقاطه وبالتالى يصل التيار فى دائرة القوى إلى ملفات الموتور ويدور المحرك ناحية اليمين مثلاً
فإذا أردنا إدارته للإتجاه الأخر نوقف المحرك تماماً ثم نضغط على مفتاح On2 فيمر التيار الكهربى خلال ملف الكونتاكتور K2 وبالتالى تتغير جميع أوضاع نقاطه ويمر التيار الكهربى فى دائرة القوى ويصل إلى ملفات المحرك ويدور فى الإتجاه العكسى وذلك لأن تغذية الملفات تغيرت حيث عكس وجهين

ملحوظة مهمة جداً : نجد وجود نقطة مغلقة من الكونتاكتور K2 فى طريق وصول التيار إلى ملف الكونتاكتور K1 وأيضاً
نقطة مغلقة من الكونتاكتور K1 فى طريق وصول التيار إلى ملف الكونتاكتور K2 لماذا ؟؟!
وذلك للحماية لأنه إذا كان المحرك دائراً فى إتجاه وأردت تغييره لابد من إيقاف المحرك أولاً حتى لايحدث Short Circuit بسبب دخول فازتين على بعض
كما يراعى أن يكون هذا المحرك إذا أردنا أن يلف فى الإتجاه الأخر قبل أن يقف تماماً أن يكون ذو عزم قصور ذاتى صغير حتى لايحدث كما يقول الفنيين عصر لعمود Shaft المحرك وبالتالى يكسر


دائرة القوى والتحكم لمحرك يعمل فى إتجاه معين من نقطة معينة إلى نقطة أخرى معينة فى سير الخط ثم يدور فى الإتجاه العكسى حتى النقطة الأولى ثم يقف (بإستخدام مفتاح نهاية شوط)
ويقف من مكان واحد
رسمة القوى كالآتى :-
 وتكون رسمة التحكم كالآتى :-

مفاتيح نهاية الشوط هنا هى F1 و F2 وهى بثلاثة أطراف طرف مشترك وطرف مفتوح وطرف مغلق
تعرف على مفاتيح نهاية الشوط من هنا

دائرة التحكم هنا بالضغط على مفتاح On1 يصل التيار الكهربى إلى ملف الكونتاكتور K1 وسيتحرك المحرك ويدور فى إتجاه وليكن إتجاه اليمين حتى نقطة معينة وهى F1 حيث يصطدم بها الحمل الذى يحمله الموتور ويغير نقط تلامسها فيفتح النقطة المغلقة ويوصل النقطة المفتوحة فيفصل التيار الكهربى عن دائرة الكونتاكتور K1 ويوصل التيار إلى ملف الكونتاكتور K2 بدون الضغط على مفتاح On2 خاصته فيدور المحرك فى الإتجاه العسكى وليكن اليسار حتى نقطة معينة وهى F2 فيفصل التيار الكهربى عن ملف الكونتاكتور K2 وبالتالى يقف الموتور

ملاحظة مهمة يبدأ الموتور فى الشرح من نقطة F2 وبالتالى لابد من بداية المحرك بالدوران ناحية اليمين أولاً
وهنا قد يتسأل البعض ما فائده إذن المفتاح On2 حيث لم نستخدمه فى الشرح

وهنا نجيب أنه لو أفترضنا أننا أوقفنا المحرك أو فصل التيار الكهربى وهو فى منتصف المشوار تجاه اليمين أو اليسار مثلاً وأردنا أن يعود إلى نقطة البداية F2 حتى يبدأ الموتور من الأول مشوار تجاه اليمين ماذا نفعل ؟؟!! نضغط هنا على مفتاح On2
يلاحظ أيضاً وضع نقطة مغلقة من الكونتاكتور K2 فى طريق التيار لملف الكونتاكتور K1 وأيضاً نقطة مغلقة من الكونتاكتور K1 فى طريق التيار لملف الكونتاكتور K2 وذلك لحماية الموتور من حدوث قصر للأوجه عليه
